Mengenal Jack Plug/Akay Mono dan Stereo Serta menjadikan Jack Stereo menjadi Mono


Melanjutkan pembahasan jack atau Konektor Audio, saya coba mengenalkan satu demi satu, sepemahaman saya. Pelan-pelan saja, dari yang paling dasar. Pertama kita bahas jack AKAY atau lebih familiar disebut jack PLUG. Berikut gambar jack akay, MONO dan Stereo

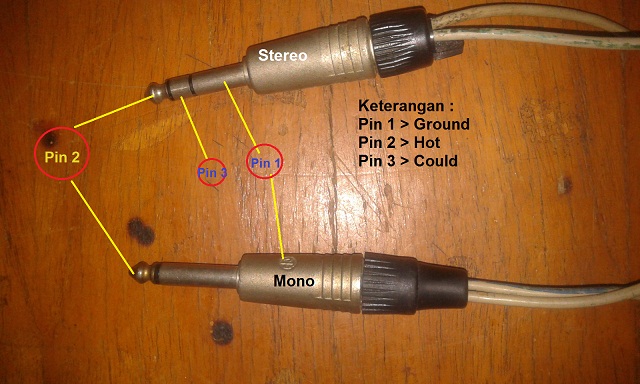

Jack akay Mono dan Stereo

Jack akay Mono dan Stereo

Gambar di atas adalah fisik dari jack akay mono dan stereo. Berikut kaki-kaki atau pin, biar lebih gamblang

Pin jack akay Mono

Pin jack akay Mono

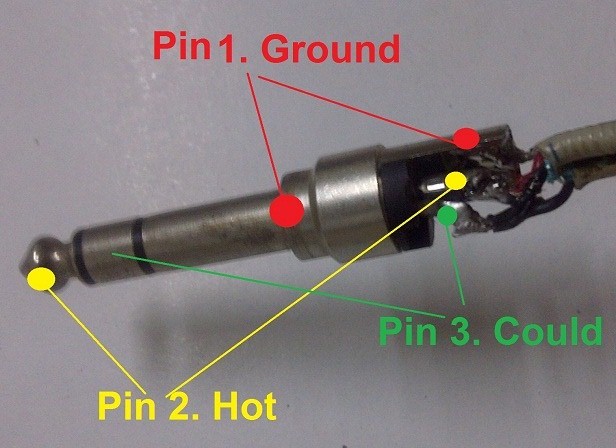

Pin Jack Akay Stereo

Pin Jack Akay Stereo

Dari gambar di atas dapat dijelaskan, bahwa jack Mono memiliki 2 pin/kaki, sedang jack stereo memiliki 3 pin/kaki.

  1. Pin 1 yang merupakan satu kesatuan dengan body utama/pangkal jack, sebagai ground atau ‘0’,
  2. Pin 2 di ujung jack sebagai Hot/phase, kaki pin paling tengah
  3. sedang pin 3 pada jack stereo sebagai could berada di tengah, sebelum ujung jack

Untuk lebih meyakinkan antara kaki pin yang benar, gunakan AVO Meter. Selanjutnya, bagaimana menyambung antar jack stereo ke mono. Berikut gambarannya

tinggal sesuaikan

tinggal sesuaikan

  1. kaki pin 1 dan 3 disolder jadi satu sebagai ground atau “0”
  2. Kaki pin 2 tetap sebagai hot atau phase

Jadi jika jack stereo plug akan disambung dengan jack mono tinggal sesuaikan kaki atau pin saja. Kaki pin 3 stereo disambung ke kaki pin satu mono, menjadi masa.

Sekian dulu bahasan dasar konektor audio. Lain kali dilanjutkan mengenai penyambungan dengan Jack Canon atau XLR, Jack RCA dan pembahasan jack 3,5mm (yang umum dipakai di jack audio Laptop/PC dan handphone). Tentu sepemahaman saya.(tri)

Iklan

Tentang Triyanto Banyumasan

Mencoba Tersenyum di saat marah itu perlu
Pos ini dipublikasikan di belajar Audio dan tag , , . Tandai permalink.

6 Balasan ke Mengenal Jack Plug/Akay Mono dan Stereo Serta menjadikan Jack Stereo menjadi Mono

  1. Ping balik: Mengenal Kabel Mic dan Cara Menyolder Ke Pin Jack Plug/Akay | Triyanto Banyumasan Blog's

  2. Ping balik: Mengupas/Mengurai Kabel MIC Canare dan Coneckting Ke Jack XLR | Triyanto Banyumasan Blog's

  3. ukky berkata:

    kok malah bunyu krongggg yah

  4. t.me/mp3mtana berkata:

    Sangat membantu

  5. alle berkata:

    kalo kebalikannya gimana bang, bisakah jack mono digantikan jack stereo? apakah bs merubah suaranya dr mono ke stereo? (saya ingin merubah headphone saya yg outputnya/jacknya mono) trimakasih
