Jenis Jack/Konektor Audio


Kembali ke bahasan non mainstream. Tentang belajar audio dan aplikasi pendukungnya.

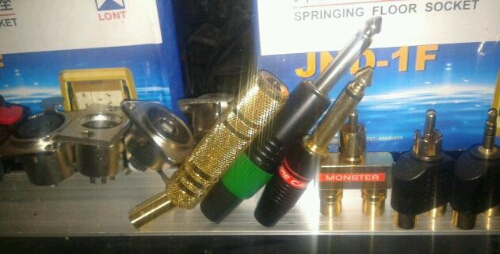

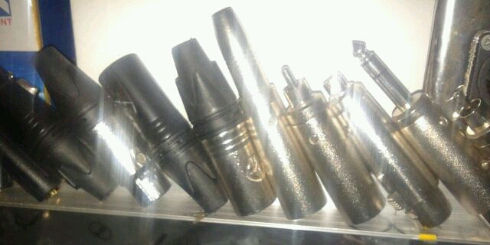

Sebagai pemula, bahas pengetahuan dasar. Kita awali dengan jenis konektor audio. Ini sepemahaman saya. Jack atau konektor audio banyak jenisnya.Sangat beragam.

1. Jack RCA

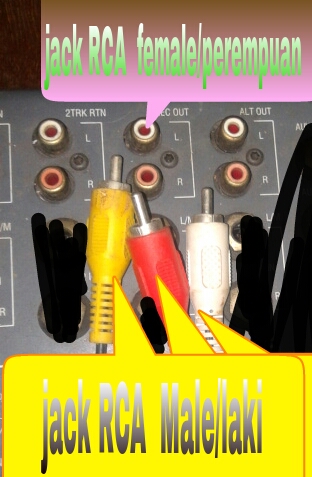

Paling mudah dijumpai adalah jack RCA Male atau RCA Laki bawaan DVD player, yang biasanya disertakan dalam dus pembelian.

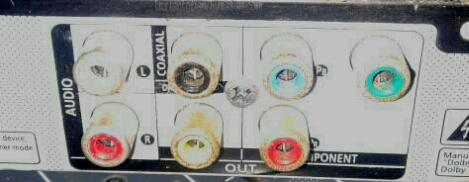

Jack dengan 2 pin ini perangkat wajib bagi sourch atau output audio player, seperti Tape recorder dan DVD player. RCA male/laki umumnya yang disambung kabel sebagai penyalur source/signal/sinyal (input/output), sedang yang nempel di tape recorder atau DVD player adalah jack RCA female/perempuan.

Tentu tidak selalu bahwa input RCA harus disambung dengan RCA juga, tapi bisa juga disambung dengan jack tipe lainnya. Misal ujung satu RCA dan ujung lainnya pasang jack XLR, dan sebagainya. Hanya perlu penyesuaian

2. Jack AKAY

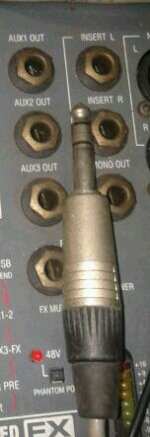

Jack AKAY atau akrab disebut jack PLUG. Konektor ini umum ditemui pada jack kabel mic (male), sebagai input pada Power Amplie aktif (Active Power Amplifier) merk TOA. Yang biasanya dipasang di masjid masjid skala sedang ke bawah. Tidak selalu merk TOA. Jack AKAY tentu saja ada male dan female (jack laki dan perempuan). Jack pada kabel mic adalah male/laki, sedang yang nempel di power amplie aktif adalah jack female/perempuan. Jack akay ada yang mono dan stereo, membedakannya gampang, untuk jack mono 2 pin, sedang Stereo 3 pin. Untuk hal ini kita bahas lain waktu.


Jakc akay juga umum dipakai sebagai input sourch line pada mixer profesional, speaker aktif (active speaker) dan lainnya.

3. Jack XLR/CANON

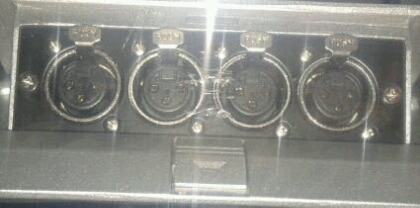

Jack XLR atau biasa disebut Canon, memiliki 3 pin. Jack XLR juga ada dua macam, yaitu Male/laki dan female/perempuan.

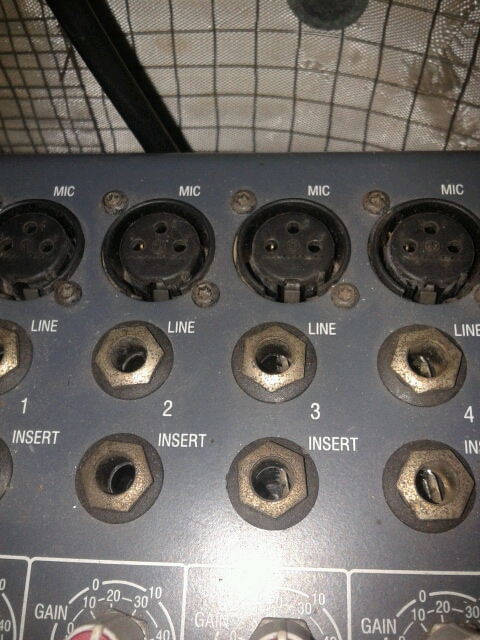

Jack XLR male biasanya sebagai ujung input kabel mic yang masuk ke input mixer audio atau speaker aktif. XLR male juga terdapat pada link main out (output utama) mixer audio dan link out speaker aktif.

Masih banyak pembahasan dari konektor audio dan serba-serbinya. Kita lanjutkan akan datang.(tri)

**************
