Mengupas/Mengurai Kabel MIC Canare dan Coneckting Ke Jack XLR


Melanjutkan pengenalan dasar dalam belajar audio, setelah sebelumnya membahas

Sekarang mari bahas kabel mic Canare, kabel mic merk Canare sangat umum dipakai oleh penggiat sound system sebagai kabel mic dan coneckting antar perangkat sound, tentu tidak sebagai kabel speaker. Kabel mic merk Canare masuk strata standar, midle end untuk class kabel mic.

Jangan salah, meski kelas midle, tapi karena laku keras, membuat orang nakal untuk menduplikatnya. Ciri yang saya tahu dari kabel mic Canare original adalah :

  1. Kabel dibungkus kardus dan lilitan/gulungan kabel juga terbuat dari kardus
  2. Dikupas, kulit paling luar mudah dipisah (berisi anyaman kabel warna nikelin sebagai shield/pelindung sebagai ground, isolator benang renda putih, 2 kabel warna putih dan biru)
  3. Isolator atau kulit kabel warna putih dan biru tidak mudah mengelupas/menguncup saat konduktor disolder

Sedang kabel mic canare palsu yang pernah saya temui adalah, gulungan kabel dari seng dan jika disolder kulit kabel dalam mudah menguncup/mengelupas. Berikut gambar cara mengupas dan menyambung kabel mic ke jack XLR atau Canon

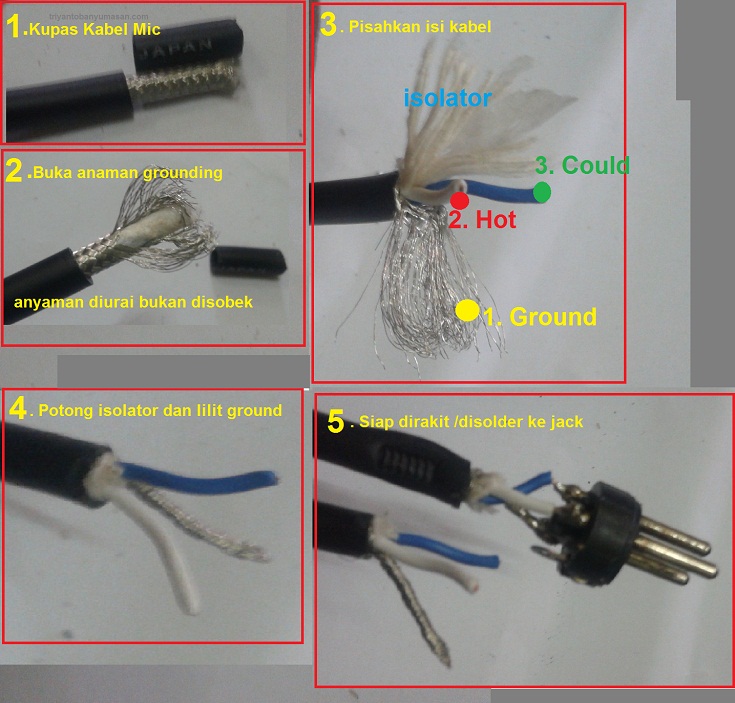

mengurai dan menyolder kabel mic Canary

Keterangan gambar :

  1. Kupas kulit luar kabel mic secukupnya, jangan terlalu panjang, agar saat selongsong atau bodi jack dipasang, yang terjepit adalah kulit luar
  2. Urai shield/pelindung kabel dalam yang merupakan ground dengan teliti agar lebih rapi dan tidak putus
  3. Pisahkan isi kabel
  4. Satukan shield dengan cara di plintir, potong isolator berupa benang putih
  5. Cukupkan panjang yang dibutuhkan, lumuri dengan timah, tempel ke kaki pin jack sesuai urutannya.

Sekian, kita lanjutkan yang akan datang, semoga bermanfaat.(tri)

*************************
